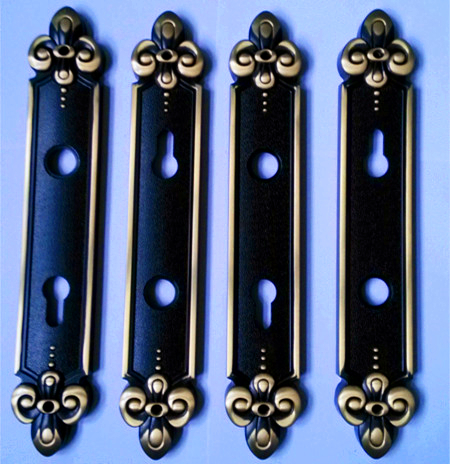

本公司生产的青古电泳漆，是由GJ-ECB700阴极丙烯酸透明电泳漆配合GJ-ECS700色浆，配合铝合金或锌合金工件发黑拉丝工艺，再电泳加膜而成，也可采用铁件工件（需进行特殊防锈工艺），其具有装饰性强、防腐性能优越、工艺简单、环保节能等特点，可完全取代电镀青古工艺。
二、性能指标及涂装条件
1、原漆性能
|
项目
|
GJ-ECB700
|
检验方法及说明
|
|
颜色及外观
|
浅黄色透明液体
|
目测
|
|
固体含量%
|
60±2
|
GB1725-9
|
2、施工工艺参数
|
项目
|
GJ-ECB700
|
检验方法
|
|
固体含量
|
10±2%
|
GB1725-9
|
|
PH值25℃
|
4.2±0.3
|
酸度计
|
|
电导率μs/cm25℃
|
600±200
|
电导率仪
|
|
施工温度℃
|
25~35
|
|
|
施工电压V
|
20~100
|
|
|
电泳时间s
|
15~60
|
|
|
固化条件℃/min
|
140-160/30-60
|
固化温度越低保温时间越长
|
3、涂膜技术指标
|
项目
|
GJ-ECB700
|
检验方法
|
|
外观
|
无色透明光亮
|
目测
|
|
膜厚μm
|
5~20
|
漆膜测厚仪
|
|
附着力，级
|
0
|
GB9286-88
|
|
硬度≥H
|
4
|
GB6739-89
|
|
冲击kg/cm
|
50
|
GB1732-89
|
|
耐候性≥ h
|
500
|
GB1865-89
|
|
耐人工汗水≥ h
|
48
|
欧盟标准
|
|
耐盐雾≥ h
|
300
|
ASTMB117-73
|
搜索：高杰电泳漆 阴极 低温 环保 彩色 白色 青古 红古 透明 黑色 哑光丙烯酸电泳漆 环氧漆 电泳设备 超滤机 电源 电导率仪等
